Digitales Aufmaß

Die Möglichkeit des digitalen Aufmaßes hat die Art und Weise, wie Vermessungen und Dokumentationen im Bauwesen durchgeführt werden, revolutioniert. Besonders im Holzbau, wo Präzision und Effizienz entscheidend sind, hat die digitale Technologie erhebliche Fortschritte ermöglicht und die Art des Bauens maßgeblich beeinflusst.

--

Traditionell wurde das Aufmaß manuell durchgeführt, indem Vermessungswerkzeuge wie Maßbänder, Lotschnüre und Schlauchwaagen verwendet wurden. Diese Methoden waren zeitaufwendig und anfällig für menschliche Fehler. Die Einführung elektronischer Messgeräte im späten 20. Jahrhundert markierte einen bedeutenden Fortschritt. Totalstationen und Theodoliten ermöglichten präzisere Messungen und die Erfassung komplexer Datenpunkte.

--

Mit dem Aufkommen der digitalen Technologie und der Entwicklung leistungsfähiger Softwareprogramme wurden die Möglichkeiten des Aufmaßes weiter verbessert. Laserscanner und photogrammetrische Methoden wurden eingeführt und boten eine noch höhere Genauigkeit und Effizienz.

--

Laserscanner sind heutzutage weit verbreitet und ermöglichen eine hochpräzise Erfassung der Umgebung. Diese Technologie ist besonders nützlich im Holzbau, wo genaue Abmessungen und Formen entscheidend sind.

--

Die Photogrammetrie nutzt Fotos, die aus verschiedenen Winkeln aufgenommen werden, um ein 3D-Modell zu erstellen. Diese Methode ist besonders nützlich für die Dokumentation komplexer Strukturen und kann in Kombination mit Drohnen verwendet werden, um schwer zugängliche Bereiche zu erfassen.

--

Die Aufmaßmethode wird von der zu erzielenden Genauigkeit gefordert. Die Geräte funktionieren unterschiedlich, hier sollen einige kurz beschrieben werden:

--

Theodolith

--

Ein Theodolith ist ein präzises Vermessungsinstrument, das zur Messung von horizontalen und vertikalen Winkeln verwendet wird. Es besteht aus einem Zielfernrohr, das auf einer horizontalen und vertikalen Achse montiert ist. Durch Drehen des Fernrohrs um diese Achsen können Vermessungsingenieure die Winkel zu verschiedenen Punkten messen. Die genauen Winkelmessungen werden auf Skalen oder digitalen Anzeigen am Gerät angezeigt. Theodoliten sind oft mit einem Stativ ausgestattet, um eine stabile Basis für genaue Messungen zu gewährleisten.

--

Tachymeter

--

Ein Tachymeter ist ein modernes Vermessungsgerät, das im Wesentlichen ein Theodolith mit integriertem elektronischen Distanzmesser (EDM) ist. Es misst sowohl Winkel als auch Entfernungen zu einem Zielpunkt. Das Gerät sendet einen Laserstrahl aus, der vom Ziel reflektiert wird. Die Zeit, die der Laserstrahl benötigt, um zurückzukehren, wird gemessen und in eine Entfernung umgerechnet. Diese Daten werden dann mit den gemessenen Winkeln kombiniert, um die genauen Koordinaten des Zielpunkts zu berechnen. Tachymeter ermöglichen schnelle und genaue Messungen, die direkt digital erfasst und gespeichert werden können.

--

Laserscanner

--

Ein Laserscanner verwendet eine rotierende oder oszillierende Laserquelle, um eine große Anzahl von Punkten in der Umgebung zu erfassen. Der Laserstrahl wird ausgesendet, trifft auf Objekte in der Umgebung und wird reflektiert. Die Zeit, die der reflektierte Strahl benötigt, um zum Scanner zurückzukehren, wird gemessen und zur Berechnung der Entfernung verwendet. Durch die kontinuierliche Rotation und Schwenkung des Lasers entsteht eine Punktwolke, die ein detailliertes 3D-Modell der gescannten Umgebung bildet. Laserscanner sind in der Lage, Millionen von Punkten pro Sekunde zu erfassen, was eine äußerst detaillierte und präzise Darstellung ermöglicht.

--

Photogrammetrie

--

Die Photogrammetrie nutzt Fotografien, um genaue Messungen und 3D-Modelle zu erstellen. Ein Photogrammeter besteht in der Regel aus einer Kamera oder mehreren Kameras, die Bilder aus verschiedenen Blickwinkeln aufnehmen. Diese Bilder werden anschließend mit spezieller Software analysiert, um gemeinsame Punkte in den Fotos zu identifizieren. Durch Triangulation dieser Punkte kann die Software die räumliche Position jedes Punktes berechnen und ein 3D-Modell der fotografierten Szene erstellen. Diese Methode ist besonders nützlich für die Erfassung von großen Flächen und komplexen Strukturen, da sie eine kostengünstige und flexible Alternative zu anderen Messmethoden bietet.

--

Mobile Mapping

--

Mobile Mapping Systeme kombinieren verschiedene Sensoren wie GPS, Laserscanner, Kameras und Inertialmesseinheiten auf einer mobilen Plattform, die sich auf Fahrzeugen, Drohnen oder tragbaren Geräten befinden kann. Diese Systeme erfassen kontinuierlich Daten, während sie sich durch die Umgebung bewegen. Der Prozess umfasst typischerweise folgende Schritte:

--

  1. Datenerfassung: Sensoren erfassen kontinuierlich räumliche Daten (Punktwolken, Bilder, GPS-Koordinaten) während der Bewegung.

  2. Positionierung: GPS und Inertialsensoren bestimmen die genaue Position und Ausrichtung der Plattform in Echtzeit.

  3. Datenfusion: Die erfassten Daten von verschiedenen Sensoren werden kombiniert, um ein konsistentes und präzises 3D-Modell der Umgebung zu erstellen.

  4. Datenverarbeitung: Spezialisierte Software verarbeitet die gesammelten Daten, filtert Rauschen heraus und erzeugt detaillierte Karten oder Modelle.

--

Mobile Mapping ist besonders nützlich für die Erfassung von großen und komplexen Bereichen, die sonst schwer zugänglich oder zeitaufwendig zu vermessen wären. Beispiele für Anwendungen im Holzbau sind die Dokumentation von Baustellen, die Bestandsaufnahme von Waldgebieten oder die Überwachung von Baufortschritten.

--

Möglichkeiten und Vorteile des digitalen Aufmaßes

--

  1. Präzision und Genauigkeit: Digitale Aufmaßtechnologien bieten eine höhere Präzision und reduzieren die Wahrscheinlichkeit menschlicher Fehler. Durch die Kombination verschiedener Technologien können jeweilige Nachteile umgangen werden, was schlussendlich die Genauigkeit der Daten erhöht.

  2. Zeit- und Kostenersparnis: Durch die Automatisierung von Messprozessen und die schnelle Erfassung von Daten können Bauprojekte effizienter durchgeführt werden.

  3. Detaillierte Dokumentation: Digitale Aufmaßmethoden ermöglichen die Erstellung detaillierter 3D-Modelle und Pläne, die für die Planung und Ausführung von Bauprojekten unerlässlich sind.

  4. Verbesserte Kommunikation: Die Integration von digitalen Modellen und Datenbanken fördert die Zusammenarbeit und Kommunikation zwischen verschiedenen Gewerken und Planern und ermöglicht die Bildung spezialisierter Teams, die nicht zwingend auf der Baustelle zusammenkommen müssen.

--

Einsatzbereiche im Holzbau

--

Vorfertigung und Modulares Bauen

--

Im Holzbau wird digitales Aufmaß häufig für die Vorfertigung von Bauelementen verwendet. Präzise 3D-Modelle ermöglichen die genaue Fertigung von Holzbauteilen in Werkstätten, die dann vor Ort schnell und passgenau montiert werden können.

--

Restaurierung und Denkmalschutz

--

Bei der Restaurierung historischer Holzstrukturen ist ein genaues Aufmaß unerlässlich. Digitale Technologien ermöglichen die detaillierte Dokumentation und Analyse von Bestandsbauten, was die Planung und Durchführung von Restaurierungsarbeiten erleichtert.

--

Qualitätssicherung

--

Während und nach der Bauphase können digitale Aufmaßtechnologien zur Qualitätssicherung eingesetzt werden. Abweichungen vom geplanten Bau können schnell identifiziert und korrigiert werden, was die Bauqualität erhöht.

--

Nachhaltigkeit

--

Durch die präzise Planung und Ausführung von Holzkonstruktionen kann der Materialverbrauch optimiert und Abfall reduziert werden. Dies trägt zur Nachhaltigkeit und Effizienz im Bauwesen bei.

--

Das digitale Aufmaß hat den Holzbau revolutioniert, indem es Präzision, Effizienz und Zusammenarbeit verbessert. Die ständige Weiterentwicklung von Technologien wie Laserscanning, Photogrammetrie und Mobile Mapping bietet vielfältige Möglichkeiten, die Bauprojekte zukunftssicher und nachhaltig zu gestalten. Durch den gezielten Einsatz dieser Technologien können Holzbauten präziser, schneller und kosteneffizienter realisiert werden.

--

Bildquellen:

--

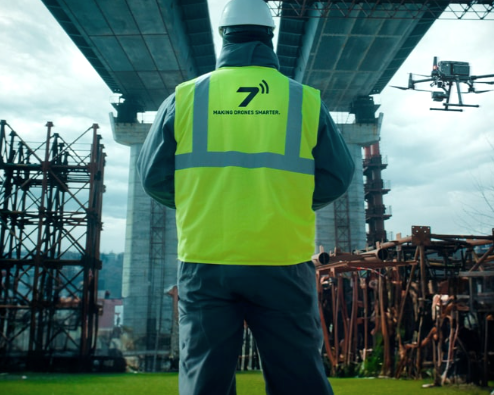

1: Wikipedia I 2 & 3: HP Leica I 4: HP Top7 I 5: Leica + Milrem AS I 6: Drees & Sommer SE
