Tragwerksplanung als Systemarbeit: vom Konzept zur baubaren Konstruktion
Tragwerksplanung wird im Alltag häufig auf “Statik” verkürzt. In der Praxis geht es jedoch um deutlich mehr als die Bemessung einzelner Querschnitte. Tragwerksplanung ist Systemarbeit: Sie beschreibt, wie ein Gebäude Lasten aufnimmt, verteilt, umleitet und in den Baugrund abträgt, unter den Randbedingungen von Nutzung, Architektur, Bauablauf, Detailausbildung und Materialwahl.
Gerade im Holzbau entstehen die entscheidenden Weichenstellungen früh. Spannweiten, Raster, Aussteifungssysteme, Deckentypen, Anschlusslogiken und Bauteilaufbauten beeinflussen nicht nur die Tragfähigkeit, sondern auch Schallschutz, Brandschutz, Toleranzen, Vorfertigungstiefe und Montageablauf. Tragwerksplanung ist damit nicht “nachgelagert”, sondern integraler Bestandteil einer holzbaugeeigneten Gesamtplanung.
Gleichzeitig gilt: Wer Holzbau wirklich beherrscht, denkt materialoffen. Viele Aufgaben sind im Holz optimal lösbar, andere werden wirtschaftlicher oder robuster, wenn Holz gezielt mit Stahl, Beton oder Verbundsystemen kombiniert wird. Tragwerksplanung, die diese Palette sauber beherrscht, schafft Lösungen, die nicht ideologisch, sondern technisch konsequent sind.
Neubau: Tragwerksplanung als Hebel für Wirtschaftlichkeit und Ausführbarkeit
Im Neubau ist das größte Potenzial die frühe Optimierung. Wenn Geometrie und System noch nicht festgeschrieben sind, lassen sich mit wenigen Entscheidungen später große Effekte erzielen:
Raster, Spannweiten, Aussteifung: die “Grundgrammatik”
Ein tragfähiges und montagefreundliches System entsteht, wenn Raster und Lastpfade klar sind. Dazu gehören:
sinnvolle Spannweiten in Decken und Dächern,
klare Linien für tragende Wände/Träger,
ein Aussteifungskonzept, das zu Bauart und Nutzung passt (Scheiben, Kerne, Verbände, Rahmen),
definierte Lastabtragsbereiche (auch für temporäre Zustände: Montage, Bauzustände, Zwischenlager).
Anschlusslogik statt Einzelknoten
Die Qualität im Holzbau entscheidet sich selten an einem einzigen “schönen Detail”, sondern an der Wiederholbarkeit der Logik:
Wo werden Kräfte eingeleitet?
Welche Toleranzen sind zulässig?
Wie werden Luftdichtheit/Feuchte/Brandschutz an Anschlüssen mitgedacht?
Welche Verbindungsmittelstrategie passt zu Vorfertigung und Montage?
Tragwerk als Schnittstelle zu Bauphysik und Brandschutz
Im Holzbau greifen Disziplinen ineinander:
Deckensysteme sind gleichzeitig Schallschutzsysteme.
Bekleidungsaufbauten wirken auf Brandschutz und Schwingungsverhalten.
Aussteifung über Beplankungen beeinflusst Luftdichtheitsebene und Installationsführung.
Im Neubau lässt sich das sauber koordinieren, wenn Tragwerk, Bauphysik und Brandschutz nicht “nebeneinander”, sondern als abgestimmtes Bauteilsystem geplant werden. Genau diese Verzahnung ist in vielen Projekten der Unterschied zwischen reibungslosem Ablauf und späteren Reibungsverlusten.

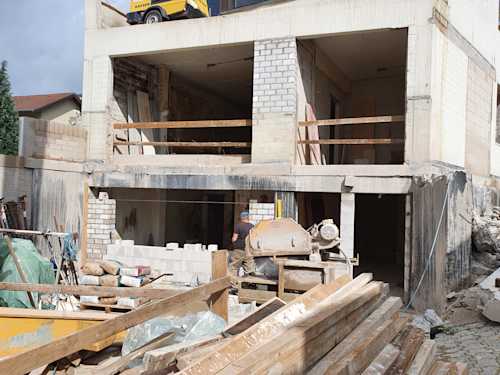

Weiterbauen, Umbauen, Aufstocken: Tragwerksplanung mit realen Strukturen
Bei Umbau, Erweiterung und Sanierung beginnt Tragwerksplanung nicht am Rechner, sondern am Bestand. Nicht, weil Normen im Bestand “weniger wichtig” wären, sondern weil die Ausgangsdaten andere sind. Während der Neubau idealisierte Geometrien und definierte Materialannahmen bietet, ist der Bestand eine gewachsene Realität:
Querschnitte variieren oder sind historisch nicht dokumentiert.
Bauteile sind verformt, durchgebogen, verdreht.
Umbauten und Öffnungen haben Lastpfade verändert.
Auflager und Aussteifung entsprechen nicht dem, was man aus Plänen erwarten würde.
Materialzustände reichen von “unauffällig” bis “lokal geschädigt”.
Die fachliche Kernleistung liegt darin, diese Realität sinnvoll zu interpretieren: nicht alles modellieren, aber auch nichts Schönrechnen. Tragwerksplanung im Bestand bedeutet, ein tragfähiges Abstraktionsmodell zu entwickeln, das die relevanten Eigenschaften abbildet und daraus robuste Maßnahmen ableitet.
Bestandsgrundlagen: Geometrie und Struktur verlässlich machen Ein tragfähiger Prozess startet mit belastbaren Grundlagen, oft durch:

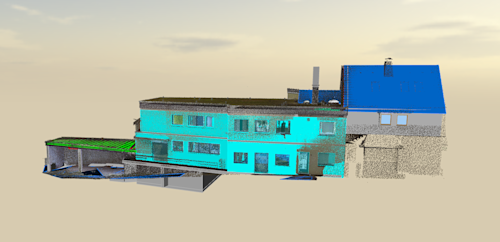

digitales Aufmaß / Punktwolke als Geometriebasis,
gezielte Öffnungen/Untersuchungen für Schicht- und Materialklärung,
Plausibilisierung von Lastpfaden (z. B. über Deckenrichtung, Auflagerlinien, Scheibenwirkung),
Bewertung von Eingriffen: Was darf bleiben, was muss ertüchtigt werden?
Ertüchtigen, ergänzen, umleiten: typische Strategien Statt “alles neu” entstehen meist Kombinationen:

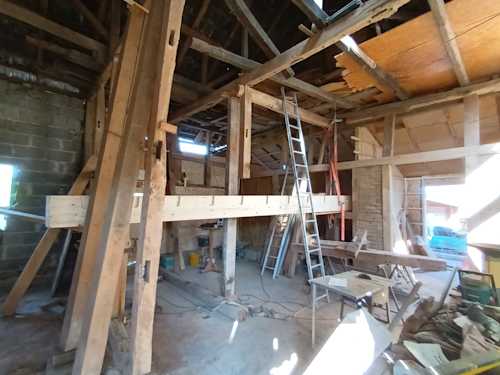

Aufdopplungen/Verstärkungen (Holz/Verbund/Stahl),
neue Aussteifungselemente (Beplankung, Verbände, Kerne),
Lastumlagerung durch neue Trägerlinien,
Ersatz einzelner Bauteile bei gleichzeitiger Optimierung des Systems,
Anschlussdetails Alt–Neu mit Toleranz- und Montagekonzept.
Der kritische Punkt: Schnittstellen und Bauzustände

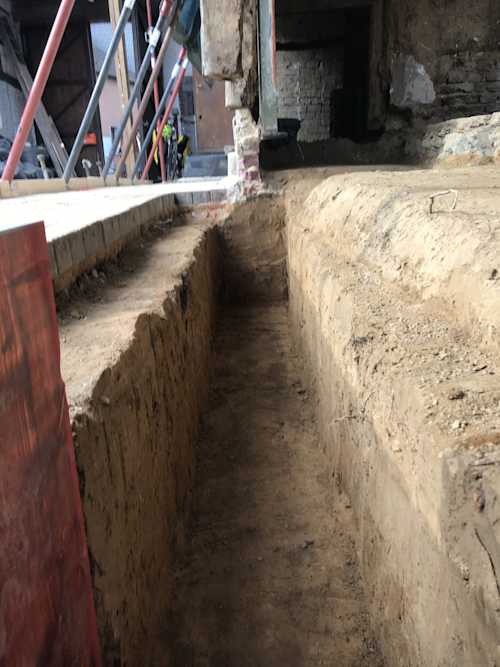

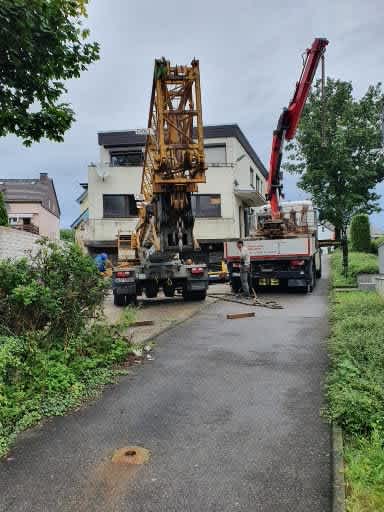

Umbau heißt fast immer: eingeschränkte Zugänglichkeit, Bauphasen, provisorische Zustände. Tragwerksplanung muss daher auch Bauzustände mitdenken:
Abfangungen, temporäre Aussteifungen,
Reihenfolge beim Rückbau,
lokale Lastkonzentrationen in Montagephasen,
Schwingungs- und Verformungsanforderungen bei teilweiser Nutzung.
Was Kunden am Ende wirklich brauchen: Outputs und Planbarkeit Für Fachkunden zählt die Planbarkeit. Typische Liefergegenstände sind, abhängig vom Auftrag, u. a.:
Tragwerkskonzept (System, Lastabtrag, Aussteifung),
prüffähige Nachweise / Positionspläne,
Anschlussdetails (tragend, montierbar, mit Schnittstellen zu Brandschutz/Bauphysik),
Toleranz-/Montagehinweise (wenn relevant),
Übergabe an 3D-Modell / AV: klare Parameter, Querschnitte, Randbedingungen.
Der Mehrwert steigt deutlich, wenn Tragwerksplanung modellbasiert anschlussfähig ist: Dann ist der Schritt in 3D-Modellierung, Werkplanung und CNC nicht mehr Übersetzung, sondern Fortsetzung.
Leistungen, die viele Projekte besser machen
Gerade Bestandskunden unterschätzen oft, welche weiteren Leistungen den Prozess stabiler machen:
Digitales Aufmaß + Modellableitung als tragfähige Basis,
bauphysikalische Abstimmung von Eingriffen (Wärme/Feuchte/Schall),
brandschutztechnische Integration von Bekleidungen und Durchdringungen,
Arbeitsvorbereitung Planausgabe und Maschinenansteuerung zur Reduktion von Baustellenrisiko,
